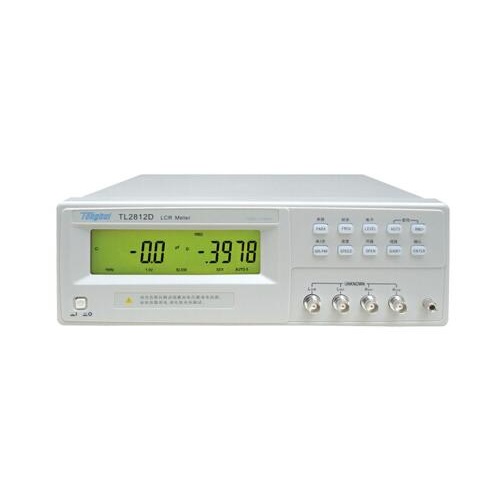

同惠TL2812D LCR数字电桥

2016-11-22

同惠TL2812D LCR数字电桥

品牌:TongHui 同惠

供应商:深圳市看中文字幕电影的网站麻豆电子科技有限公司

简要介绍
■ TL2812D型LCR数字电桥是研制的低频元件测量的换代产品, 它应用了多项元件测量的技术,拥有大字符的LCD显示,采用了SMT贴片工艺,操作方便,外形美观。能满足生产线质量要求、进货检验以及自动化生产的需要。TL2812D为常州同惠推出的一款低价LCR数字电桥,能替代TH2811D,在夹具方面使用了TH26004-1四端开尔文测试电缆,但精度由TH2811D的0.2%改为0.25%,内阻恒定100欧姆。

性能特点:

■ 高性价比的数字电桥

■ 基本精度达到0.25%

同惠TL2812D LCR数字电桥

■ 输出阻抗100Ω

■ 简便操作与强大功能的合理结合

■ 采用SMT表面贴装工艺

■ 测量速度快(12次/秒)

■ 读数稳定性好

■ 4档量程选择

技术参数

测量功能
测试参数L-Q, C-D, R-Q, |Z|-Q
基本准确度0.25%
等效电路串联, 并联
量程方式自动, 保持
触发方式内部
测试速度(1kHz) (次/秒)快速:12,中速:5.1,慢速:2.5
校准功能开路 / 短路,扫频清零
测试端配置5端
测试信号
测试信号频率100Hz,120Hz,1kHz,10kHz,±0.01%
输出阻抗100 Ω
测试信号电平0.3Vrms, 1Vrms
测量显示范围
|Z|, R0.1 mΩ — 99.99 MΩ
C0.01pF — 99999μF
L0.01μH — 99999H
D0.0001 — 9.9999
Q0.0001 — 9999.9
显示
显示方式直读,带背光大字符LCD显示
显示器主、副参数:5位
一般技术指标  同惠TL2812D LCR数字电桥
工作温度、 湿度0℃-40℃,
≤75%RH
电源 要求电压198V-242V
频率47.5Hz-63Hz
功耗≤20VA
体积310(W)×108(H)×375(D)
重量3.7kg



该产品由深圳市看中文字幕电影的网站麻豆电子科技有限公司提供,销售商地址位于深圳市南山区前海路振业国际商务中心1206。请您仔细阅读产品使用说明书,正确使用。
